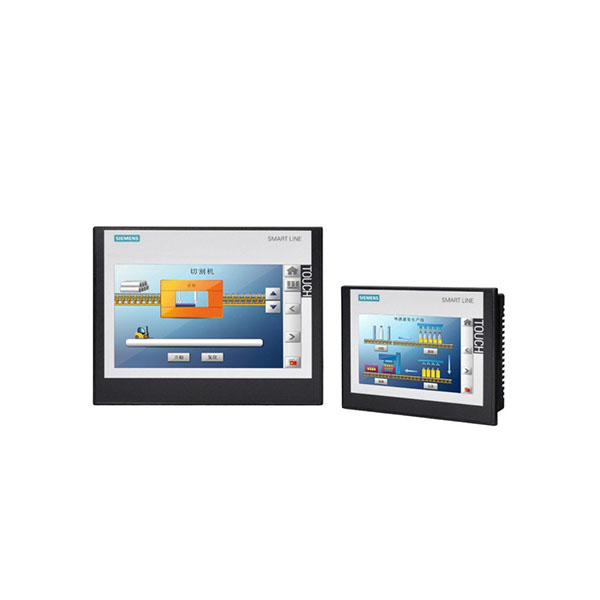

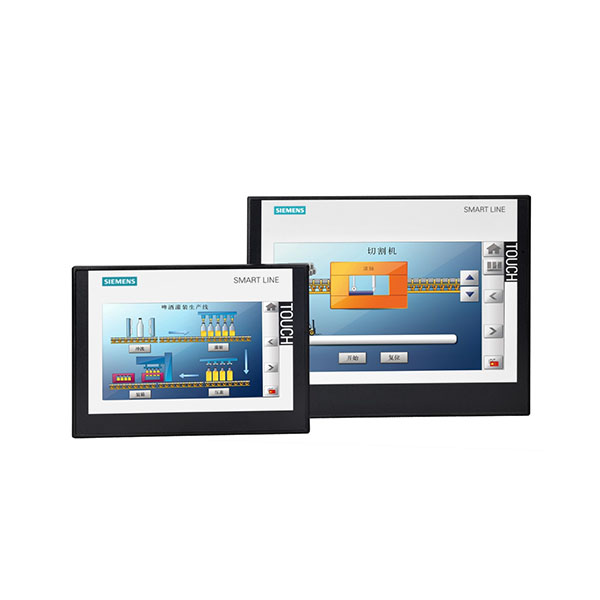

Smart Line系列触摸屏
◎ 宽屏7寸、10寸两种尺寸，支持横向和竖向安装；
◎ 高分辨率：800×480（7寸），1024×600（10寸），64K色，LED背光；
◎ 集成以太网口可与S7-200系列PLC以及LOGO! 进行通讯（最多可连接4台）；
◎ 隔离串口（RS422/485自适应切换），可连接西门子、三菱、施耐德、欧姆龙以及台达部分系列PLC；
◎ 支持Modbus RTU协议；
◎ 支持硬件实时时钟功能；
◎ 集成USB 2.0 host接口，可连接鼠标、键盘、Hub以及USB存储器；
◎ 支持数据和报警记录归档功能；
◎ 强大的配方管理，趋势显示，报警功能；
◎ 通过Pack & Go功能，轻松实现项目更新与维护；
◎ 全新的WinCC Flexible SMART V3组态软件，简单直观，功能强大。
-
Smart Line系列选型参数
型号
Smart 700
Smart 1000
概述
Smart Line系列准确地提供了人机界面的标准功能；
经济实用，具有高性价比；
采用全新的高分辨率16:9宽屏液晶显示。基本规格
显示尺寸
7" TFT
10.2" TFT
显示类型
LCD-TFT
分辨率
800×480像素
1024×600像素
显示色彩
64k真彩色
亮度
250cd/m²
液晶寿命
最大40000小时
触控面板
4线电阻式触摸屏
CPU
ARM，400MHz
内存
64M DDR SDRAM+8M Flash
RTC
软件时钟
可扩展存储器
无
打印端口
串口
以太网
无
通讯接口
1×RS485/RS422，最大通信率187.5Kbits/s
电气规格
输入范围
DC19.2V~DC28.8V
功耗
2W@24VDC
允许失电
<3ms
绝缘电阻
超过50MΩ@500VDC
结构规格
外壳材料
PC+ABS合金材料
前面板尺寸
213×159(mm)
288×222(mm)
安装开孔尺寸
192×138(mm)
259×201(mm)
环境规格
工作环境温度
0~50℃（垂直安装）
工作环境湿度
90%RH（无冷凝）
存储环境温度
-20~60℃
耐冲击性
15g/11ms
软件功能
组态软件
WinCC flexible 2008 China SP2+HSP
可连接的西门子PLC
S7-200
第三方PLC
Mitsubishi FX/Omron CPI
变量
500
画面数
50
报警系统（报警数量/报警级别）
200/32
配方
5
认证
前面板防护等级
符合IP65认证
背面板防护等级
符合IP20认证
CE认证
通过CE认证
