型号

GT070E2

GT070HE

GT070HE-4G

GT070HE-WiFI

GT100E

GT100E-4G

GT100E-WiFI

GT100E1

GT100E2

基本规格

显示尺寸

7" TFT

10.1" TFT

显示区域

154.21(H)×85.92(V)

222.72(W)x 125.28(H)

分辨率

1024×600像素

1024x600像素

显示色彩

1677万真彩色

16.7M真彩色

显示视角

85/85/85/85(左/右/上/下)

70/70/60/60( 左 / 右 / 上 / 下）

对比度

800:1

500:1

背光类型

LED

亮度

450cd/m²

300cd/m²

350cd/m²

液晶寿命

大于30000小时

触控面板

4线精密电阻网络（表面硬度4H）

CPU

ARM RISC 32Bit 800MHz

存储器

256MB NAND 闪存+256MB DDR3内存

128MB NAND 闪存+128MB DDR3内存

256MB NAND 闪存 +256MB DDR3 内存

RTC

内置实时时钟

可扩展存储器

1 USB Host

打印端口

USB Host/串口

网络接入

-

-

以太网,2G/3G/4G无线通信

以太网,WiFi

-

以太网,2G/3G/4G无线通信

以太网,WiFi

以太网*1

以太网*2

无线网络频段

-

-

LTE-FDD Band 1/3/5/8,

-

-

LTE-FDD Band 1/3/5/8

-

-

-

LTE-TDD Band 38/39/40/41

LTE-FDD Band 38/39/40/41

UMTS Band 1/8,GSM Band 3/8

UMTS Band 1/8 ，GSM Band 3/8

Wi-Fi网络频段

-

-

-

IEEE802.11 b/g/n

-

-

IEEE802.11 b/g/n

-

-

802.11b:max 17dBm

802.11b:max 17dBm

802.11g:max 17dBm

802.11g:max 17dBm

802.11n:max 17dBm

802.11n:max 17dBm

程序下载

-

-

USB Slave(Micro USB)/U盘/网口

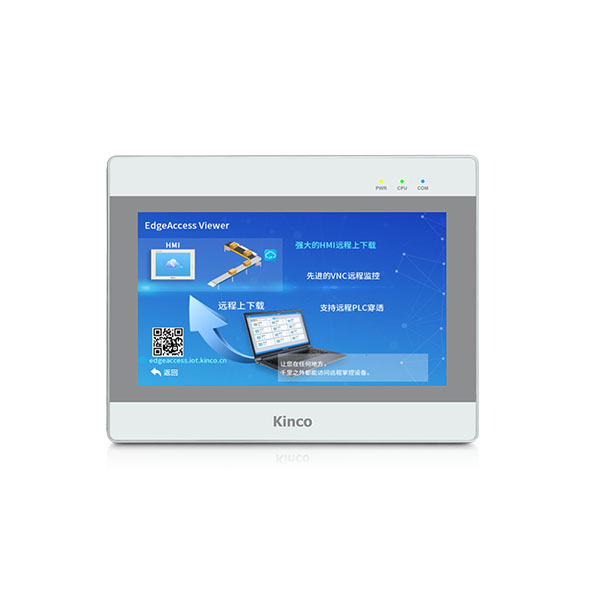

VPN

支持HMI远程上传、下载和屏幕监控,支持PLC透传程序上传、下载和在线调试

支持HMI远程上传、下载和屏幕监控,支持PLC透传程序上传、下载和监控

以太网

10/100M自适应

一路10/100M自适应

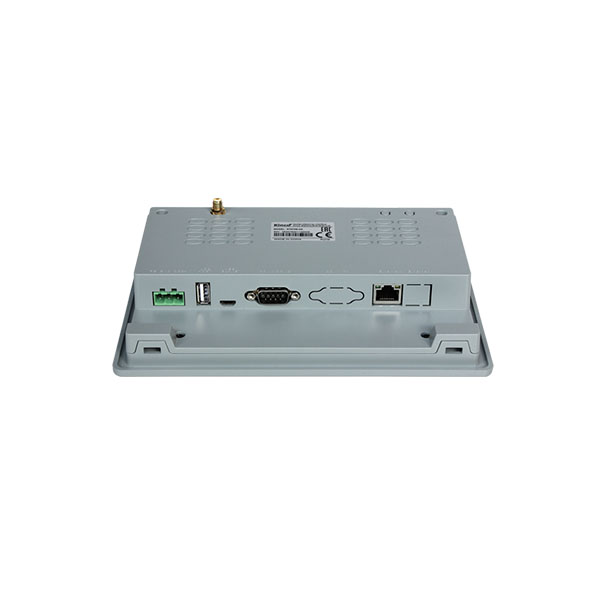

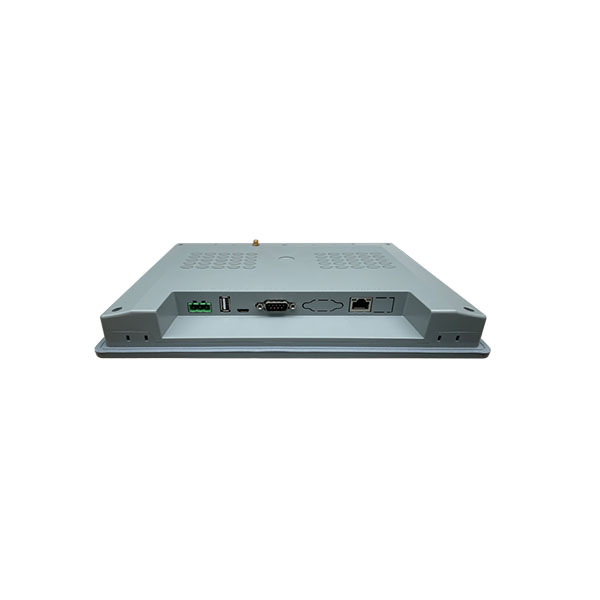

通讯接口

COM0: RS232/RS485/RS422; COM2: RS232

COM0:RS232/RS485/RS422; COM1:RS485/RS422;COM2:RS232

电气规格

输入范围

DC10.8V~DC28V

DC10.8V~DC28V，内置隔离电源

功耗

4.2W@24VDC

7W@24VDC

5W@ DC24V

允许失电

<3ms

绝缘电阻

超过50MΩ@500VDC

耐压性能

500VAC 1分钟

结构规格

外壳材料

工程塑料

外形尺寸

204×150×37(mm)

271*213*38(mm)

安装开孔尺寸

192×138(mm)

260*202(mm)

重量

0.5Kg

1.1Kg

环境规格

工作环境温度

0~50℃

工作环境湿度

10~90%RH（无冷凝）

存储环境温度

-20~60℃

存储环境湿度

10~90%RH（无冷凝）

正弦振动测试

10~500Hz，30m/s²，三轴/1小时

冷却方式

自然风冷

认证

面板防护等级

符合IP65认证（4208-93）

CE认证

通过CE认证（测试标准: EN61000-6-4:2007+A1:2011，EN61000-6-2:2005）

软件

组态软件

Kinco DTools V3.3及以上版本
