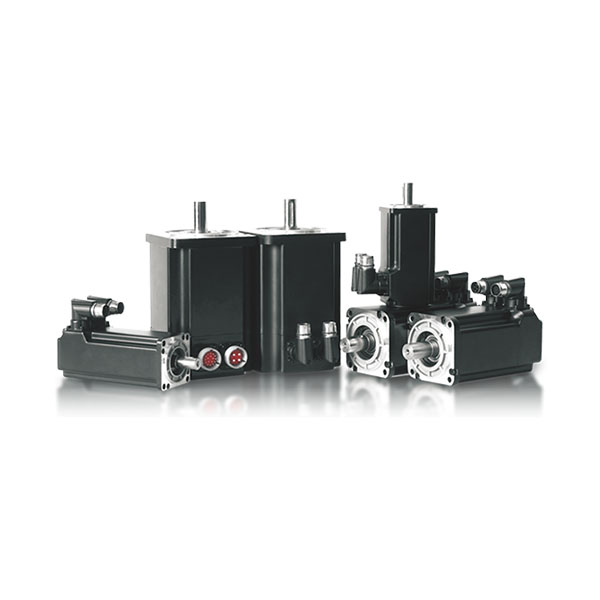

SMH系列伺服电机
-
SMH系列伺服电机
欧式设计，性能强劲，低齿槽转矩，温升低；
可安装增量式编码器、绝对值编码器，旋变编码器；
可选配进口/国产航插。
规格型号： SMH60S/80S/110D/130D/150D/180D
功率范围： 200W~7.5kW
驱动器电源电压中间环节直流电压UDC： 300/560
-
SMH系列伺服电机规格参数
系列
规格型号
额定功率
额定转矩
额定转速
额定电流
轴径
Pn（W)
Tn(Nm)
Nn(rpm)
In(A)
（mm)
SMH系列
SMH60S-0020-30A□K-3LK□
200
0.64
3000
1.6
14
SMH60S-0040-30ARK-3LK□
400
1.27
3.1
SMH80S-0075-30A□K-3LK□
750
2.39
3.9
19
SMH80S-0100-30A□K-3LK□
1000
3.18
6.3
SMH110D-0125-30A□K-4LKC
1250
4
3000
6.5
19
SMH110D-0126-30A□K-4HKC
1260
4
3000
4.3
SMH110D-0105-20A□K-4LKC
1050
5
2000
5.9
SMH110D-0157-30A□K-4HKC
1570
5
3000
5.9
SMH110D-0126-20A□K-4LKC
1260
6
2000
6.2
SMH110D-0188-30A□K-4HKC
1880
6
3000
6.2
SMH130D-0105-20A□K-4HKC
1050
5
2000
4.3
22
SMH130D-0157-20A□K-4HKC
1570
7.5
6.3
SMH130D-0210-20A□K-4HKC
2100
10
7.6
SMH130D-0300-20A□K-4HKC
3000
14.3
7.9
SMH150D-0230-20A□K-4HKC
2300
11.1
2000
7.1
32
SMH150D-0300-20A□K-4HKC
3000
14.3
8.5
SMH150D-0380-20A□K-4HKC
3800
18
9.3
SMH180D-0350-15A□K-4HKC
3500
22
1500
10.3
42
SMH180D-0440-15A□K-4HKC
4400
28
11.9
SMH180D-0550-15R□K-4HKC
5500
35
13.5(REF)
SMH180D-0750-15RAK-4HKC
7500
48
19.2(REF)
备注：□=A--无抱闸
=B--抱闸
□=H--三排15针编码器插座
=N--HFO18系列普通航空插座（朝向出轴）
=P--HFO21+HFO18（动力航插HF021,编码器航插HF018）
