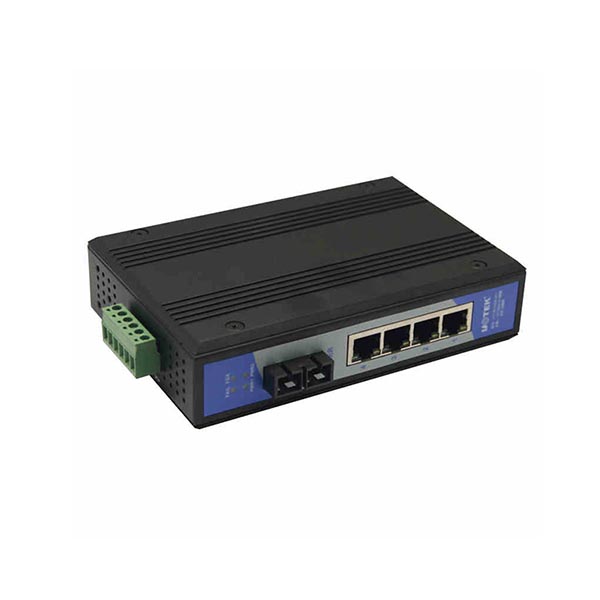

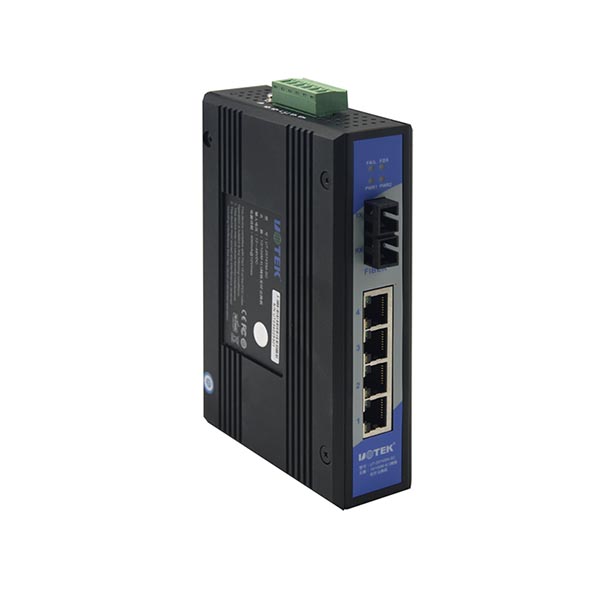

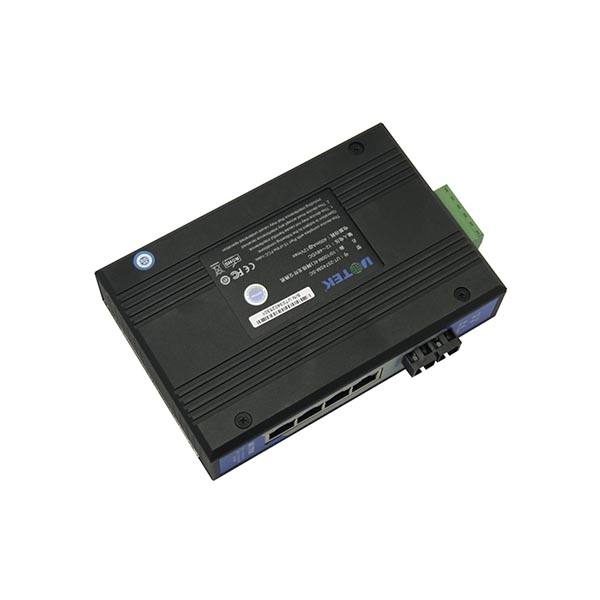

4口百兆网络光纤收发器——UT-2574
-
4口百兆网络光纤收发器——UT-2574
◎ 采用优质的光电一体化模块提供良好的光特性和电气特性， 保证数据传输可靠，工作寿命长；
◎ 支持全双工或半双工模式，并带有自动协商能力；
◎ 10Mbps, 100Mbps自动适应；
◎ 网口支持全自动交叉识别；
◎ 即插即用，方便使用；
◎ 超宽电压输入：12/24/48/VDC(10.8~52.8VDC），支持反接保护；
◎ 可灵活支持各种光纤接口（SC、ST, FC、SFP接口）；
UT-2574系列是百兆网络光纤收发器，提供4路100Base-TX以太网口和1路100Base-FX光口；用于以太网口与光缆数据通讯，是最适合智能化小区或光纤到桌面的连接器。该系列产品支持-20~75℃工作和良好的EMC电磁兼容性能，保证在恶劣的环境中正常工作，该系列将网络传输的距离极大的延长，可以简便地实现主板服务器、中继器、集线器、终端机与终端机之间的互联，为视频监控、金融、教育等行业组建网络提供经济有效、安全可靠的解决方案。
-
UT-2574规格参数
协议标准
IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX和100Base-FX
接口
光纤端口：1路100Base-FX端口(可选SCSTFCSFP接口)
RJ45端口：4路10/100Base-TX端口，自动侦测，全/半双工MDI/MDI-X自适应
LED指示灯：PWR电源灯，FDX光纤指示灯，RJ-45指示灯
传输距离
超五类双绞线：100m
光纤跳线
单模：1310nm 20/40/60Km
1550nm 80/100/120Km
多模：1310nm 2Km
交换性能
转发速率：148810pps
传输模式：存储转发
MAC地址空间：1K
缓存空间：448Kb
背板带宽：1.6G
电源需求
输入电压：12/24/48VDC(10.8~52.8VDC)
电源功耗：200mA@24Vmax
接口端子：1个可插拔的3针接线端子
过载保护：提供
反接保护：提供
机械特性
外壳：IP40防护等级
安装方式：导轨式安装壁挂式安装
尺寸：150mm x 100mm x 37mm
工作环境
工作温度：-20℃～75℃
存储温度：-40℃ ~ 85℃
相对湿度：0~95%（无凝露）
行业标准
EMI：
FCC Part 15，CISPR (EN55022) class A
EMS：
IEC(EN)61000-4-2(ESD)
IEC(EN)61000-4-3(RS)
IEC(EN)61000-4-4(EFT)
IEC(EN)61000-4-5(Surge)
IEC(EN)61000-4-6(CS)
IEC(EN)61000-4-8
IEC 60068-2-27(Shock)
