M o d b u s协议串口、网口转I / O模块
◎ 支持标准的 Modbus RTU 、 Modbus TCP/UDP通讯协议；
◎ 可连接工控触摸屏、PC上位机、单片机、Arduino、树莓派等；
◎ 开关量采集兼容高、低两种电平信号输入方式；
◎ 模拟量输入/输出分辨率为12位；
◎ 可安装在标准DIN35导轨上；
◎ 网络模块支持同时连接3个TCP客户端和1个UDP客户端；
◎ 网口、RS232(RS485)通讯口可以同时使用；
◎ 可通过软件修改站号、波特率、IP、端口号、检验位等通讯参数。
-
Modbus RTU/TCP协议型号参数
型 号
数字量输入输出
通讯接口
模拟量输入
模拟量输出
接线图
外形尺寸

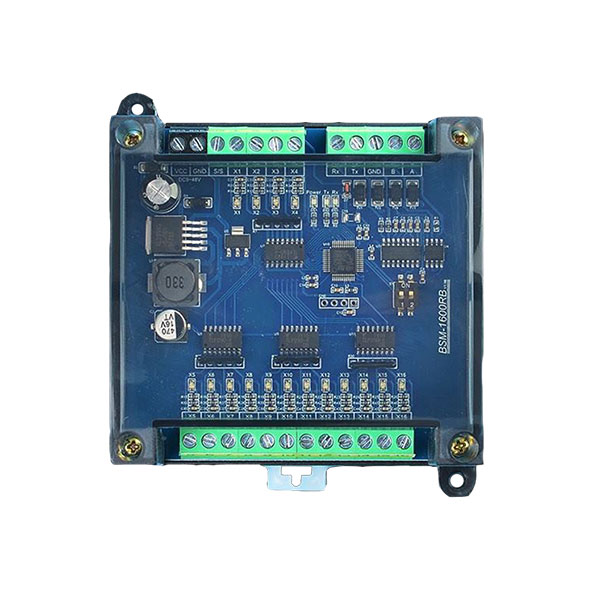

RVM-1600RB
16路开关量输入
RS232+RS485
无
无
A1
A型
RVM-0404RB
4路开关量输入
RS232+RS485
无
无
A1.B1
A型
4路继电器输出
RVM-0404RB-2AD-2DA
4路开关量输入
RS232+RS485
0～10V 或
4～20mA 2 路0～10V 1 路*1
0～20mA 1 路
A1.B1.C.D
A型
4路继电器输出
RVM-0410RB
4路开关量输入
RS232+RS485
无
无
A1.B2
A型
10路继电器/晶体管输出
RVM-0808RB
8路开关量输入
RS232+RS485
无
无
A1.B1
B型
8路继电器输出

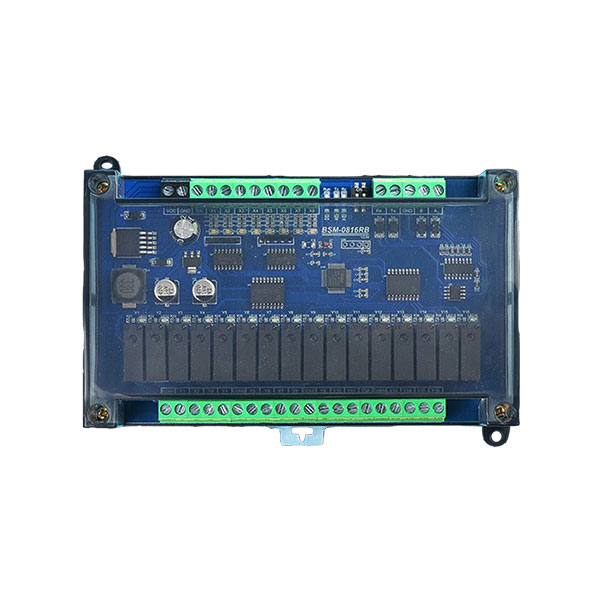

RVM-0816RB
8路开关量输入
RS232+RS485
无
无
A1.B2
B型
16路继电器/晶体管输出
RVM-1616RB
16路开关量输入
RS232+RS485
无
无
A1.B2
B型
16路继电器/晶体管输出
RVM-1104RB-8AD-2DA
11路开关量输入
RS232+RS485
0～10V 或
4～20mA 8路0～10V 2路
A1.B1.C.D
B型
4路继电器/晶体管输出
RVM-0404E
4路开关量输入
网口+RS232+RS485
无
无
A1.B2
A型
4路继电器/晶体管输出
RVM-1216E
12路开关量输入
网口+RS232+RS485
无
无
A1.B2
B型
16路继电器/晶体管输出
